Kjernefunksjoner

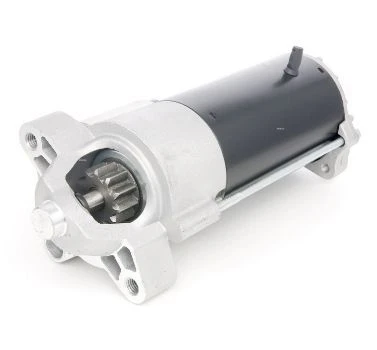

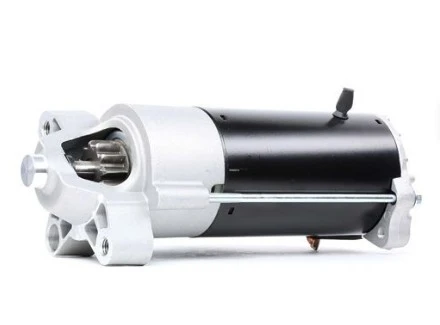

1756795 er en 12V permanent magnet girreduksjon (PMGR) startmotor designet for Ford Europe passasjer- og lette nyttekjøretøyer. Det er en OEM-komponent med disse nøkkelegenskapene:

Permanent magnetfelt

Bruker permanente magneter med høy styrke for høyere effektivitet og lettere vekt sammenlignet med feltspoledesign.

Planetarisk girreduksjon

Innebygd girsett for å multiplisere sveivemomentet samtidig som den opprettholder en kompakt formfaktor.

Integrert solenoid

Toppmontert elektromagnetisk solenoid som kontrollerer både pinjonginngrep og høystrøms motorkraft.

11 tanndrevet pinjong

Presisjonsmaskinert pinjong for pålitelig inngrep med motorens svinghjuls ringgir.

Robust flensfeste

Standard 3-hulls flens for sikker montering av motorblokk.

OEM-kompatibilitet

Matcher Fords originale utstyrsspesifikasjoner for pålitelig kaldstartytelse og holdbarhet.

Arbeidsprinsipp

Starteren opererer i fire sekvensielle trinn, og konverterer elektrisk energi til mekanisk startmoment:

Solenoid aktivering: Når tenningsbryteren er aktivert, aktiverer et lavstrømskontrollsignal solenoidens elektromagnet, og trekker et internt stempel fremover.
Pinion Engasjement: Stempelet skyver drivhjulet (via en girspak) aksialt for å gripe inn i motorens svinghjuls ringgir.
Motorkraft og sveiving: Når pinjongen kobles helt inn, lukker stempelet kraftige interne kontakter, slik at høy strøm (hundrevis av ampere) fra kjøretøyets batteri kan strømme inn i likestrømsmotoren. Motorens armatur roterer raskt; dreiemomentet multipliseres med planetgirreduksjonssettet, og driver svinghjulet til å sveive motoren til forbrenningen starter.
Frakobling og avskjæring: Når motoren starter og hastigheten overstiger starterens hastighet, sklir en overløpsclutch i tannhjulsenheten for å hindre tilbakekjøring av motoren. Solenoiden aktiveres, en returfjær trekker tilbake pinjongen, og strømmen til motoren kuttes.

Nøkkel tekniske spesifikasjoner

Parameter	Spesifikasjon
OEM delenummer	1756795
Spenning	12V DC
Nominell effekt	2,2 kW
Startertype	Permanent Magnet Gear Reduction (PMGR)
Drive Pinion tenner	11 tenner
Rotasjonsretning	Med klokken (CW)
Antall monteringshull	3
Hovedstrømterminal (B+/30)	Standard boltterminal
Kontrollterminal (50)	Standard plugg i terminal
Kompatible kjøretøy	Ford Europe Galaxy II (2008 2015), Mondeo, SMax og andre modeller med 2,0L–2,5L bensin-/dieselmotorer
Kryssreferanse-delnummer	3M5T 11000 DB, 3M5T 11000 DC, 4M5T 11000 FA, 4M5T 11000 FD, 8EA011611001 (HELLA), LES0292 (LUCAS), 632800366010, (4000366010)
